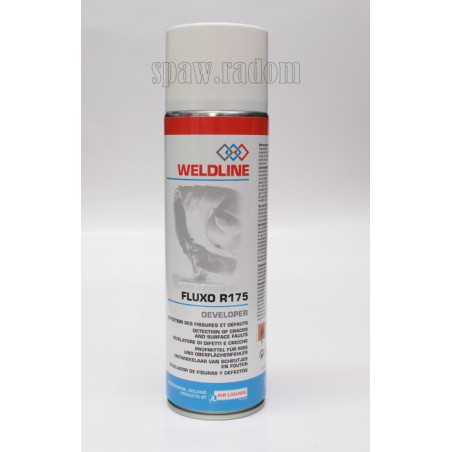

Wywoływacz FLUXO R175 Spray 500ml (ALWP2011)

Wywoływacz FLUXO R175 Spray 500ml (ALWP2011)

Badania penetracyjne

Badania penetracyjne należą do nieniszczących metod badań połączeń spawanych, lutowanych i rzadziej zgrzewanych oraz także do elementów nie spawanych (np. do części maszyn). Są prowadzone w celu wykrycia wad takich jak pęknięcia, braki przetopu oraz pęcherze wychodzących na powierzchnię. Metody penetracyjne są stosowane również powszechnie do wykrywania zawalcowań, zakuć, porowatości i innych wad materiału rodzimego. W praktyce badania penetracyjne stosuje się zwłaszcza do wykrywania wad powierzchniowych w materiałach niemagnetycznych i ich połączeniach (stale austenityczne, aluminium i jego stopy, miedź i jej stopy, tytan, cyrkon itp.).

Do prowadzenia badań penetracyjnych niezbędne są:

• zestaw preparatów podstawowych czyli penetrantów i wywoływaczy
• zestaw preparatów pomocniczych, takich jak zmywacze.

Procedura prowadzenia badań penetracyjnych

Cykl badań penetracyjnych składa się z szeregu czynności, do których należą:

• oczyszczanie wstępne,
• suszenie powierzchni ,
• naniesienie penetrantu i pozostawienie go przez pewien czas na powierzchni badanego połączenia,
• usunięcie nadmiaru penetrantu,
• osuszenie powierzchni po usunięciu penetrantu,
• naniesienie wywoływacza,
• obserwacja wyników badań,
• oczyszczanie końcowe.

Badane połączenie należy dokładnie oczyścić z zanieczyszczeń (żużel, zgorzelina, smar), odtłuścić za pomocą zmywacza FLUXO S190, a następnie na czystą powierzchnię rozpylić penetrant najlepiej z odległości ok. 20cm. Penetrant FLUXO P125 pozostawić na około 10 min., jego nadmiar usunąć, spłukać wodą lub zmywaczem FLUXO S190 i pozostawić do wyschnięcia. W przypadku spoin pionowych penetrant powinien być nanoszony dwukrotnie, a badania ścianek grubszych nawet trzykrotnie w odstępach ok. 10 min. Minimalny czas wnikania penetrantu zależy od grubości spoiny oraz jej położenia i wynosi od kilku do kilkudziesięciu minut. Po upewnieniu się, że powierzchnia jest bez nadmiaru penetrantu i zmywacza przeprowadzić badanie za pomocą wywoływacza FLUXO R175. Należy rozpylić z odległości ok. 20cm jednorodną warstewkę wywoływacza na całej badanej powierzchni i odczekać kilka minut, aż do uzyskania suchej sypkiej warstewki na testowanej powierzchni. Zabarwione miejsca wywoływacza przez penetrant świadczą o pęknięciach i wadach powierzchni. Przy dobrze przeprowadzonej próbie ich intensywność świadczy o wielkości i wartości wad. Całe badanie jest oceniane wzrokowo przy odpowiednim świetle dziennym. Zaletą metody penetracyjnej jest prostota prowadzenia badań, natomiast wadą ograniczenia grubości badanych spoin do ok.25 mm.

Użycie zestawu FLUXO zobrazowane jest na piktogramach znajdujących się na opakowaniu.

Zastosowanie – proces

Materiały badane: stal, ceramika, plastik, szkło. Wizualna ocena nieprawidłowości – wad powierzchni o rozmiarach 30-50µm. Obszar zastosowania: wytwórcy kotłów, odlewnie, przemysł petrochemiczny, transport kolejowy i drogowy, przemysł jądrowy, stocznie, przemysł samochodowy i inne.

1. Czyszczenie

• za pomocą zmywacza FLUXO S190
• doskonałe czyszczenie i odtłuszczenie powierzchni
• brak konieczności dodatkowego suszenia (schnięcie odbywa się przez odparowanie środka)
• rozpylanie zmywacza na element czyszczony jest możliwe w każdej jego pozycji
• ekonomiczny pojemnik ma 400ml
• środkiem wypełniającym jest skrajnie łatwopalny propan butan
• rozpuszczalnikiem jest produkt na bazie ropy naftowe

2. Nanoszenie penetrantu

• za pomocą penetrantu FLUXO P125
• temperatura stosowania od 5°C do 200°C
• łatwe użycie nawet na gorących blachach
• dobre zwilżanie powierzchni, pojedyncze rozpylenie jest trwałe ponad 30 min.
• nie jest wymagane dodatkowe suszenie
• duża penetracja-przenikanie w głąb wad zapewniona jest dzięki odpowiedniej lepkości preparatu
• rozpylanie penetrantu na element czyszczony jest możliwe w każdej jego pozycji
• bardzo łatwe nanoszenie penetrantu
• nadmiar penetrantu można usunąć z badanej powierzchni stosując wodę
• środkiem wypełniającym jest skrajnie łatwopalny butan
• ekonomiczny pojemnik ma 400ml

3. Ponowne czyszczenie, za pomocą wody

4. Nanoszenie wywoływacza

• za pomocą wywoływacza FLUXO R175
• cienka i jednorodna jasna prawie przeźroczysta warstewka po wyschnięciu staje się biała
• wywoływacz bardzo dobrze pokrywa powierzchnię, tworząc cienką drobno ziarnistą warstewkę
• zapewnione jest bardzo szybkie schnięcie rozpuszczalnika zawartego w wywoływaczu
• rozpylanie wywoływacza na element czyszczony jest możliwe w każdej jego pozycji
• ekonomiczny pojemnik ma 400ml
• bardzo łatwe nanoszenie wywoływacza
• środkiem wypełniającym jest skrajnie łatwopalny butan

5. Wizualna ocena powierzchni

• oględziny i ocena powierzchni możliwa jest w biały świetle dziennym po wyschnięciu wywoływacza
